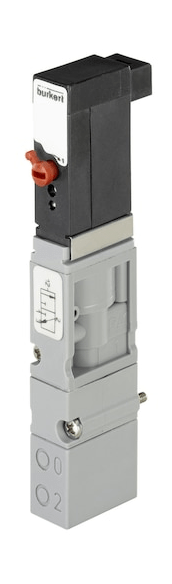

Регулирующий клапан является наиболее распространенным типом арматуры для изменения давления циркулирующей по трубопроводу среды. Такие конструкции используются в промышленных и бытовых системах водоснабжения, газоснабжения и магистралях дли транспортировки нефти и газа.

Также существует клапан запорно-регулирующий, который позволяет не только изменять расход подачи, но и полностью перекрывать циркуляцию среды. В такой арматуре в качестве запорного механизма применяется плунжер, профильная часть которого при перемещении изменяет сечение проходного отверстия, а при полном контакте с седлом, за счет уплотнительных поверхностей, обеспечивает герметичность отсечения.

Регулировочный клапан может изготавливаться из нержавеющей стали, чугуна, высоколегированных сплавов либо латуни. Выбор материалов непосредственно зависит от типа рабочей среды, с которой будет контактировать арматура.

Клапаны регулирующие предназначены для изменения расхода рабочей среды, проходящей через определенный участок системы или трубопровода, с целью управления технологическим процессом ( давлением, температурой, концентрацией, уровнем) происходящим в установке или системе из двух функционнально-связанных частей:

• регулирующего органа - клапана или заслонки, непосредственно воздействующих на поток проходящей рабочей среды путем изменения их пропускной способности;
• исполнительного (управляющего) механизма, предназначенного для создания управляющего воздействия на регулирующий орган. В качестве исполнительных механизмов могут быть использованы электрические, пневматические или гидравлические приводы.

Регулирующие клапаны

Регулирующие клапаны служат для изменения и поддержания за счет дросселирования (изменения проходного сечения клапана) таких параметров среды, как расход, температура или давление.

В отличие от регуляторов давления (прямого действия), регулирующие клапаны обеспечивают поддержание указанных выше параметров, исходя из расчетных данных, или получая информацию об изменении параметров системы, возникших вследствие работы самих клапанов (функция обратной связи, позиционеры). На современных предприятиях приводные регулирующие клапаны могут быть включены в единую систему автоматизации, позволяющую контролировать и корректировать параметры технологических процессов удаленно (системы диспетчеризации).

Регулирующий клапан — один из конструктивных видов регулирующей трубопроводной арматуры. Это наиболее часто применяющийся тип регулирующей арматуры как для непрерывного (аналогового), так и для дискретного регулирования расхода и давления. Выполнение этой задачи регулирующие клапаны осуществляют за счёт изменения расхода среды через своё проходное сечение. Материал изготовления регулирующих клапанов зависит напрямую от типа рабочей среды, с которой клапан будет иметь контакт.

В зависимости от назначения и условий эксплуатации применяются различные виды управления регулирующей арматурой, чаще всего при этом используются специальные приводы и управление с помощью промышленных микроконтроллеров по команде от датчиков, фиксирующих параметры среды в трубопроводе. Используются электрические, пневматические, гидравлические и электромагнитные приводы для регулирующих клапанов. В современной промышленности уже редко, но все же встречается, основной способ управления регуляторами в прошлом — ручное управление.

Также применяются запорно-регулирующие клапаны, с помощью этих устройств осуществляется как регулирование по заданной характеристике, так и уплотнение затвора по нормам герметичности для запорной арматуры, что обеспечивается специальной конструкцией плунжера, имеющего профильную часть для регулирования, а также уплотнительную поверхность для плотного контакта с седлом в положении «закрыто».

Для присоединения регулирующих клапанов к трубопроводам применяются все известные способы (фланцевый, муфтовый, штуцерный, цапковый, приваркой), но приварка к трубопроводу используется только для клапанов, изготовленных из сталей.

Виды регулирующих клапанов с электроприводом

Большинство из регулирующих клапанов весьма схожи по конструкции с запорными клапанами, но есть и свои специфические виды.

По направлению потока рабочей среды регулирующие клапаны делятся на:

• проходные — такие клапаны устанавливаются на прямых участках трубопровода, в них направление потока рабочей среды не изменяется;
• угловые - меняют направление потока на 90°;
• трехходовые (смесительные) — имеют три патрубка для присоединения к трубопроводу (два входных и один выходной) для смешивания двух потоков сред с различными параметрами в один. В сантехнике такое устройство имеет название смеситель.

В клапанах этого типа используются встроенные или вынесенные мембранные пневмо- или гидроприводы.

В случае встроенного привода расход рабочей среды напрямую изменяется за счёт перекрытия прохода в седле гибкой мембраной из резины, фторопласта или полиэтилена, на которую воздействует давление управляющей среды. Если привод вынесен, то перестановочное усилие передаётся через мембрану на опору штока клапана, а через него на регулирующий орган; когда давление управляющей среды сбрасывается, пружина возвращает мембрану в начальное положение.

Чтобы усилия от среды и сила трения в направляющих и уплотнении не приводили к снижению точности работы клапана, в такой арматуре часто используются дополнительные устройства — позиционеры, контролирующие положение штока. Мембранные клапаны могут быть как одно-, так и двухседёльные.
