Клапан редукционный RP45S PN16 ф/ф угл. сталь 200°C (DN150 RP45S-150-70 PN16 Kvs=204м3/ч + прив.мембр. В2 RP45+ емк. пром.) в Санкт-петербурге

Клапан редукционный RP45S PN16 ф/ф углеродистая сталь Tmax=200°C

ОПИСАНИЕ

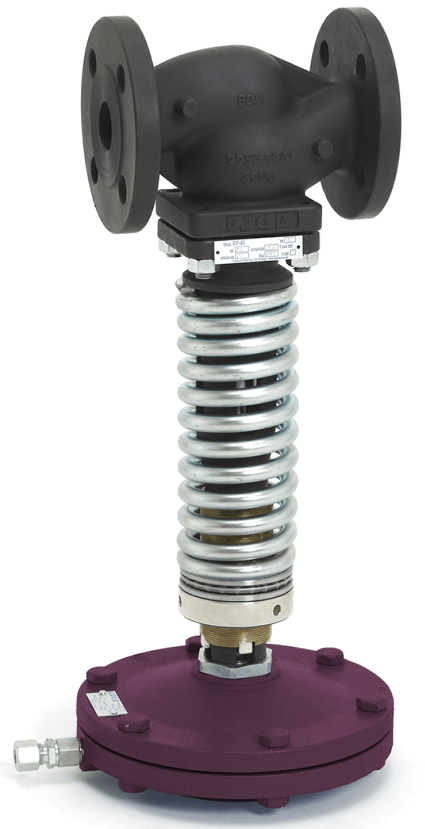

ADCA RP45 односедельный редукционный клапан прямого действия с сильфонным уплотнением. Применим для редуцирования давления воды, водяного пара, сжатого воздуха и других инертных жидкостей и газов. Используется в инженерных и технологических системах предприятий для поддержания постоянного давления на выходе вне зависимости от изменений расхода и давления на входе.

ПРИНЦИП ДЕЙСТВИЯ

Снижение давления достигается дросселированнием потока в седле клапана. Сигнал выходного давления воздействует через импульсную трубку воздействует на мембрану или поршень, закрывая клапан. Пружина открывает клапан. Заданное значение давления на выходе определяется степенью затяжки пружины.

ОСНОВНЫЕ СВОЙСТВА

В конструкции применен специально разработанный долговечный сильфон для исключения протечек по штоку и уменьшения трения при перемещении штока. Заменяемый привод (мембрана).

ОПЦИИ: мягкое седло

РАБОЧАЯ СРЕДА: водяной пар, вода, сжатый воздух, и др. неагрессивные жидкости и газы

ИСПОЛНЕНИЯ:

• RP45G, RP45GT или RP45GN - PN16 углеродистая сталь
• RP45S, RP45ST или RP45SN - PN40 углеродистая сталь
• RP45I, RP45IT или RP45IN – нержавеющая сталь
• индекс T: мягкое седло тефлон
• индекс N: мягкое седло нитрил
• ТИПОРАЗМЕРЫ:

DN15 - DN200

ПРИСОЕДИНЕНИЕ:

• RP45G - фланцевый PN16 по EN 1092-2
• RP45S, RP45I - фланцевый PN40 по EN 1092-1

УСТАНОВКА: на горизонтальном трубопроводе; перед клапаном обязательна установка фильтра, сепаратора с отводом конденсата

Среди основных преимуществ редукционных клапанов АДСА следует отметить применение в конструкции специально разработанного долговечного сильфона, который исключает протечки по штоку и уменьшает трение при перемещении штока. Также имеется заменяемая мембрана (привод). Установка редукционных клапанов (регуляторов давления "после себя") производится на горизонтальном трубопроводе, к тому же перед клапаном ADCA обязательна установка фильтра и сепаратора с отводом конденсата.
