Описание

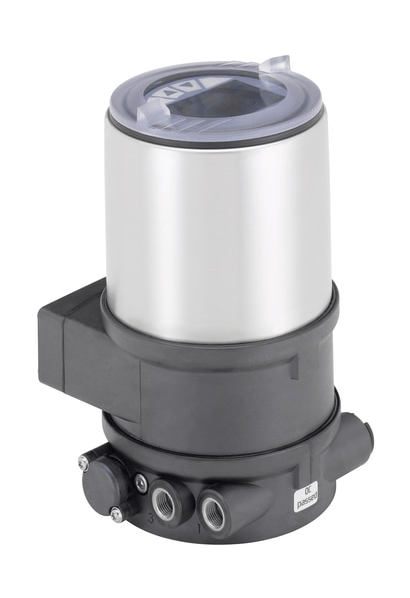

Компактный регулятор процесса типа 8693 разработан для интегрированной установки на пневматические приводы серий регулирующих прямоточных клапанов типа 23xx/2103 и специально для технологических условий гигиенических процессов. Фактическое значение технологического параметра подается напрямую на устройство как 4 - 20 мА, PT100 или частотный сигнал. После сравнения заданного и фактического значений регулятор процесса рассчитывает заданное значение для вспомогательного датчика фактического положения. Посредством аналоговой обратной связи все аналоговые значения могут быть переданы на уровни управления.Благодаря наличию диагностических функций можно контролировать условия эксплуатации регулирующего клапана. Диагностические сообщения о клапане через сигналы о состоянии направляются согласно NE107 (NAMUR) и сохраняются в форме хронологических записей. Параметризация регулятора процесса и датчика положения может происходить автоматически. Легкое обслуживание и широкий выбор дополнительных программных функций осуществляются на большом графическом дисплее с фоновой подсветкой и через сенсорную клавиатуру или интерфейс ПК. Датчик фактического положения определяет положение клапана, не подвергаясь износу, через бесконтактный аналоговый сенсор. Управление приводами одинарного или двойного действия производится без расхода внутреннего воздуха. В виде опции предлагается интерфейс коммуникации Pro?bus DPV1 или DeviceNet, а также аналоговая или двоичная обратная связь.
Характеристики
| Резьба присоединения | 2,5 mm |
| Питание, В | - 24V AC/DC |
| Степень защиты IP | IP65/67 |
| Температура Tмах, °С | 0 до +55°C |
| Интерфейс управления | Keyboard and display internal |
| Вес, кг | 1,69 kg |
| Бренд | Burkert |
| Расход, м3/ч: | 130 l/min |
